Fitur
* Loop Tertutup
* Tegangan suplai: DC + -15 ~ 24V
* Pengukuran arus yang mumpuni: DC, AC, pulsa dengan isolasi galvanik antara sirkuit primer dan sirkuit sekunder.
Keuntungan
* Instalasi mudah
* Dapat disesuaikan
* Akurasi tinggi
* Linearitas yang sangat baik
* Tidak ada kerugian penyisipan
* Konsumsi daya rendah
* Rentang pengukuran arus lebar
* Kekebalan tinggi terhadap gangguan eksternal
* Suhu rendah melayang
* Waktu respons yang dioptimalkan, tidak ada kerugian penyisipan
Aplikasi
* Aplikasi inverter
* AC / DC drive berkecepatan variabel
* Catu Daya Tidak Terinterupsi (UPS)
* Switched Mode Power Supplies (SMPS)
* Perangkat kontrol frekuensi drive rumah
* Deteksi saat ini di industri tenaga angin
* Deteksi Inverter Fotovoltaik

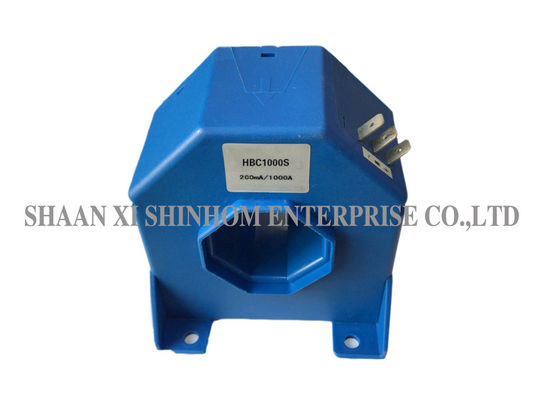

HBC1000S | ||
Nilai input saat ini | 1000 | SEBUAH |
Uji kisaran saat ini | 1500 | SEBUAH |
Tegangan output dinilai | 200 | ma |
Tegangan suplai | ± 15 ～ ± 24 | V |
Nol offset saat ini | ≤ ± 1.0 | ma |
Rasio berubah | 1: 5000 | |
Waktu merespon | ＜ 1 | µs |
Linearitas | ≤ ± 0,2 | % FS |
Tegangan isolasi 50 HZ, 1 menit | 3 | KV |
di / dt | ＞ 100 | A / μs |
Bandwidth-1dB) | DC ... 150 | KHz |
Resistansi belitan Pri (25 ℃) | 44 | Ω |
Uji resistensi | 0 ～ 22,5 @ (± 15V, 1000A) | Ω |
0 ～ 65 @ (± 24V, 1000A) | ||
Suhu Operasional | -40 ～ + 85 | ℃ |
Suhu penyimpanan | -40 ～ + 105 | ℃ |
