HDA1931A Induktor Daya Arus Tinggi untuk Sistem Audio Ketelitian Tinggi

Dalam lanskap teknologi audio digital yang berkembang pesat saat ini,Penguat Kelas Dtelah menjadi pilihan utama untuk sistem audio konsumen seperti sistem suara otomotif, peralatan bioskop rumah, dan TV flat-panel, berkat efisiensi tinggi dan ukuran kompak mereka.

Namun, pulsa switching frekuensi tinggi yang dihasilkan pada tahap output harus disaring dengan benar untuk merekonstruksi sinyal suara yang bersih.HDA1931A Induktor daya arus tinggiadalah komponen inti yang bertanggung jawab untuk proses penyaringan ini. induktor daya tidak hanya menekan switching noise, tetapi juga secara langsung menentukan parameter kinerja audio utama sepertikemurnian sinyal, rentang dinamis, dan tingkat distorsiPemilihan induktor yang tidak tepat dapat mencegah bahkan IC amplifier berkinerja tinggi dari mencapai potensi kualitas suara penuh mereka.

Kelas-D amplifier menghasilkan sinyal switching frekuensi tinggi pada tahap output (biasanya200 kHz sampai 1 MHz) Ainduktor daya, bersama dengan kapasitor output, membentuk filter LC low-pass, yang menghilangkan pembawa switching dan merekonstruksi sinyal audio analog.

Namun, proses penyaringan ini menempatkan empat tuntutan utama pada induktor:

Tahap output dapat mencapai beberapa ampere arus puncak. induktor harus mempertahankan induktansi yang stabil di bawah kondisi bias DC tinggi untuk menghindari jenuh inti,yang akan langsung menyebabkan distorsi audio.

Resistensi DC (DCR) menghasilkan kehilangan daya dan panas. DCR yang berlebihan meningkatkan kenaikan suhu, mengurangi efisiensi, dan membatasi daya output maksimum dari sistem amplifier.

Struktur magnetik terbuka dapat menghasilkan aliran kebocoran, yang dapat mengganggu sirkuit sensitif di dekatnya dan memperkenalkan kebisingan yang tidak diinginkan, merusak keseluruhan sistem SNR (rasio sinyal ke kebisingan).

Karakteristik magnetik non-linier menyebabkan variasi induktansi di bawah beban arus, yang mengarah pada distorsi harmonik, yang secara langsung mempengaruhi kualitas suara yang dirasakan dan kejelasan audio.

Ini adalah aplikasi inti dariSeri HDA1931ASebagai output choke amplifier Kelas D, bekerja bersama dengan output kapasitor untuk menyaring pulsa switching frekuensi tinggi dan merekonstruksi sinyal audio bersih.

Seri ini mengadopsi struktur lubang melalui kawat datar (DIP), menawarkan faktor pengisian tembaga yang lebih tinggi daripada desain kawat bundar konvensional.sementara arus nominal mencapai hingga 18 ASelain itu, struktur yang dilindungi magnetik membatasi aliran kebocoran di dalam inti, secara efektif mengurangi EMI yang dipancarkan dan memastikan kinerja audio SNR yang tinggi dan distorsi rendah.

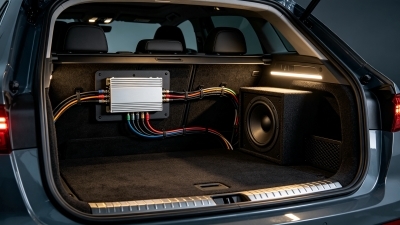

Lingkungan audio otomotif sangat menuntut, dengan ruang terbatas, variasi suhu yang luas, getaran, dan gangguan elektromagnetik yang kuat.

Paket DIP kompak dari seri HDA1931A sangat ideal untuk tata letak PCB terbatas ruang.struktur magnet terlindungefektif menahan gangguan dari elektronik otomotif sekitarnya.

Dengan DCR ultra-rendah, produksi panas diminimalkan bahkan di bawah operasi bertenaga tinggi.Standar peradangan UL94 V-0), seri ini sangat cocok untuk kondisi operasi keras di dalam kendaraan.

Dalam sistem audio multi-saluran, konsistensi antara induktor secara langsung mempengaruhi akurasi panggung suara dan pencitraan spasial.

Seri HDA1931A menyediakan toleransi induktansi yang ketat (± 20%) dengan konsistensi produksi massal yang stabil, memastikan pencocokan saluran-ke-saluran yang sangat baik.

Itustruktur pelindung magnetiksangat penting dalam perangkat kompak seperti TV flat-panel, secara efektif mencegah aliran kebocoran mengganggu sirkuit pengemudi layar sensitif dan modul nirkabel (misalnya,Wi-Fi / Bluetooth), sehingga menghindari suara layar atau degradasi sinyal nirkabel.

PeraturanSeri HDA1931Amenawarkan empat pilihan induktansi:10 μH, 15 μH, 22 μH, dan 33 μH(± 20% toleransi).Resistensi DC (DCR) hingga 4,0 mΩ, dengankisaran arus nominal 10 A sampai 18 A(berdasarkan kenaikan suhu 40°C).kisaran arus yang diizinkan adalah 8 A hingga 12 A, didefinisikan oleh penurunan induktansi 20~30%.

DariPenguat audio digital kelas Ddari sistem suara mobil, dan dari sistem home theater 5.1 ke TV flat-panel,Induktor daya arus tinggi seri HDA1931Amemberikan dasar komponen inti yang handal untuk sistem audio high-fidelity.struktur berliku kawat datar,Desain yang dilindungi magnetik,DCR yang sangat rendah, dankinerja frekuensi luas, seri ini dirancang untuk memenuhi persyaratan yang menuntut dari tahap daya audio modern.

Untuk insinyur yang merancang sistem audio kelas D berkinerja tinggi, memilih seri HDA1931A berarti:

• ️ Pengguguran yang lebih rendah dan reproduksi suara yang lebih bersih

• Efisiensi sistem yang lebih tinggi dan penurunan kehilangan panas

• Performa EMI yang lebih baik dan tantangan desain EMC yang disederhanakan
