Transformator Arus vs Resistor Shunt: Mana yang Lebih Baik untuk Penginderaan Arus?

Ketika merancang sirkuit penginderaan arus, insinyur sering menghadapi pilihan klasik: menggunakan Transformer arus (CT) yang terbukti dan dapat diandalkan atau resistor shunt yang sederhana dan murah?

Jawabannya tidak selalu mudah.Keakuratan pengukuran,kehilangan daya,isolasi listrik,biaya sistem, dan akuKeandalan jangka panjang.

Perbedaan Utama

1. Transformer arus (CT)

Transformer arus beroperasi berdasarkan induksi elektromagnetik. Arus utama mengalir melalui inti magnet, menginduksi arus proporsional di gulungan sekunder.Arus awal dihitung sesuai dengan rasio putaranCT menyediakan isolasi listrik yang melekat antara sirkuit pengukuran dan sirkuit pemantauan.

2. Shunt Resistor

Sebuah shunt resistor beroperasi sesuai dengan Hukum Ohm. Sebuah resistor nilai rendah terhubung secara berurutan dengan sirkuit. arus dihitung dengan mengukur penurunan tegangan di seluruh resistor.Sebuah shunt resistor tidak memberikan isolasi listrik.

Perbandingan Kepala ke Kepala

Manfaat dan Batasan

Transformer arus (CT)

Keuntungan

• Memberikan isolasi listrik
• Keamanan tinggi dalam aplikasi tegangan tinggi
• Keakuratan yang sangat baik dan stabilitas jangka panjang
• Konsumsi daya yang sangat rendah

Pembatasan

• Kejenuhan magnetik dapat terjadi pada arus tinggi
• Dapat dipengaruhi oleh medan magnet eksternal
• Ukuran yang lebih besar dan biaya yang lebih tinggi
• Utamanya cocok untuk aplikasi AC frekuensi daya dan frekuensi rendah

Shunt Resistor

Keuntungan

• Struktur sederhana
• Biaya rendah
• Jejak kecil
• Mendukung pengukuran AC dan DC
• Tidak ada masalah kejenuhan magnetik
• Waktu respons cepat

Pembatasan

• Tidak ada isolasi listrik
• Sirkuit tegangan tinggi dapat menimbulkan risiko pada elektronik hilir
• Generasi panas yang signifikan pada tingkat arus tinggi
• Perubahan suhu dapat menyebabkan kesalahan pengukuran

Bagaimana Memilih?

Aplikasi menentukan solusi terbaik.

Kapan Memilih Transformator Arus (CT)

Transformer arus lebih disukai untuk:

• Sistem AC tegangan tinggi, arus tinggi
• Mesin penggerak industri
• Pemantauan jaringan listrik
• Sistem perlindungan daya
• Aplikasi yang membutuhkan isolasi listrik
• Pengukuran energi presisi tinggi
• Operasi yang dapat diandalkan jangka panjang

Direkomendasikan SHINHOM Seri Transformer arus

1. Transformator arus split-core:Ideal untuk proyek retrofit karena instalasi tidak memerlukan pemutusan sirkuit utama.
2. Transformator arus yang dipasang pada PCB: Cocok untuk beralih catu daya dan konverter DC/DC.

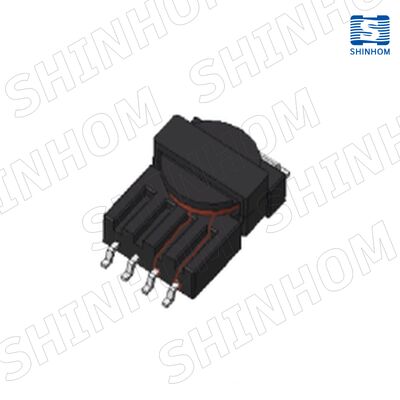

3. Transformator arus SMD:Dirancang untuk perakitan PCB kepadatan tinggi.

Kapan Memilih Resistor Shunt

Shunt resistor lebih disukai untuk:

• Sistem tegangan rendah AC atau DC
• Aplikasi arus rendah
• Desain yang sensitif terhadap biaya
• Desain PCB terbatas ruang
• Aplikasi tanpa persyaratan isolasi wajib
• Sistem Pengelolaan Baterai (BMS)
• Pengontrol motor DC
• Elektronik konsumen

Untuk pengukuran arus terisolasi presisi tinggi, SHINHOM juga menawarkanHBC100LAHS5 Hall Effect Current Sensor.

Kesimpulan

PilihTransformer arus (CT)untuk:

• Aplikasi tegangan tinggi
• Pengukuran AC arus tinggi
• Persyaratan keselamatan yang tinggi
• Stabilitas jangka panjang

PilihShunt Resistoruntuk:

• Aplikasi tegangan rendah
• Pengukuran arus rendah
• Desain yang sensitif terhadap biaya
• Pengukuran arus DC

Memilih teknologi pendeteksi arus yang tepat dapat meningkatkan kinerja, keamanan, dan keandalan sistem sambil mengoptimalkan biaya keseluruhan.
