Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Saat ini berbagai: | 5 ~ 3000A | keluaran: | 1A / 5A atau 0-10V atau 0-500mA |
|---|---|---|---|
| Instalasi: | Jenis Busbar | Akurasi: | 0.1、0.2、0.5、1.0 |
| Struktur Sirkuit Magnetik: | Tipe Gabungan | frekuensi: | 50Hz hingga 400Hz |
| Media isolasi: | Resin epoksi | Disesuaikan: | Ya |
| Cahaya Tinggi: | split core ct,sensor arus inti perpecahan |
||

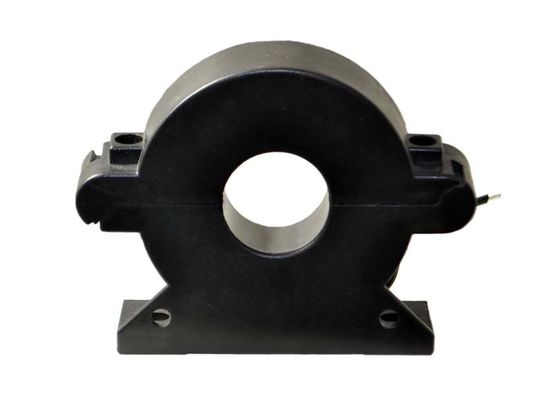

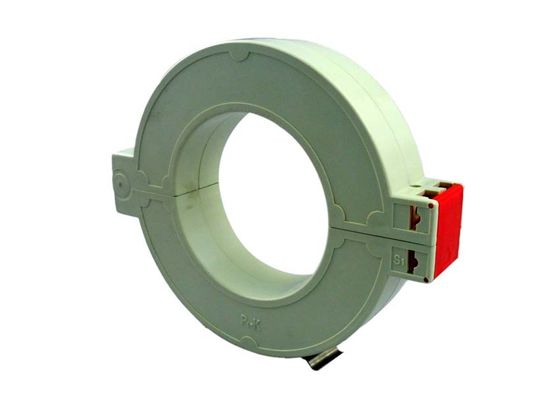

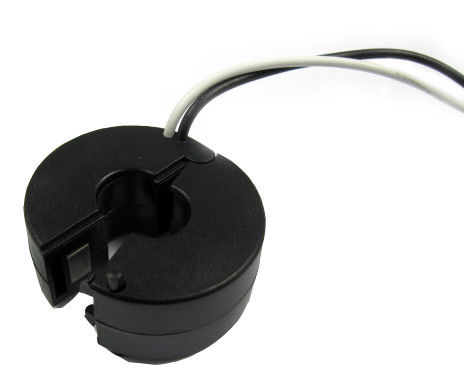

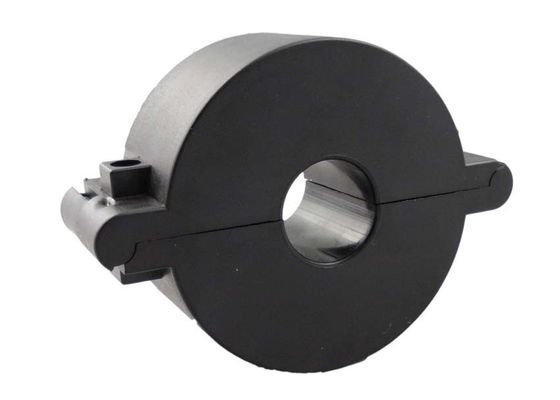

SCTK667B Seri Double Screw Split Core Daya Transformator Arus Tegangan Rendah Aman dengan input 5 hingga 3000A
SCTK667B Seri split core CTs Sekrup ganda 5A-3000A daya inti split transformator arus tegangan rendah yang aman
Deskripsi Produk
1) Aplikasi
SCTK667B seri transformator arus retro-fit (split-core) telah khusus
dirancang untuk memfasilitasi instalasi mereka dalam karya bersih baru atau yang sudah ada. Mereka
dapat dipasang tanpa membuka sirkuit kabel atau bus-bar. Internal
resistor presisi melintasi gulungan sekunder CT memberikan keamanan yang rendah
output tegangan. Ini dapat menghemat waktu dan biaya pemasangan.
Pengukuran saat ini, pemantauan dan perlindungan untuk kabel listrik dan
peralatan. Pengukuran arus dan daya untuk motor listrik, penerangan, udara
kompresor, sistem pemanas dan ventilasi, peralatan AC dan
sistem kontrol otomatisasi. Saat ini, daya dan perangkat pemantauan energi. Relai
perangkat perlindungan.
2) Fitur
Pengikat sekrup ganda, aman, mudah dipasang, portabel
Jendela dalam lebar, memungkinkan penjepitan kabel besar atau bus-bar
Berbagai ukuran untuk mengakomodasi semua instalasi yang ada
Parameter kelistrikan
| Frekuensi | 50-400Hz |
| Input dinilai | 5A-3000A |
| Rentang pengukuran | 5% In-130% In |
| Nilai Output | 0-10V (AC) atau 0-5A |
| Perbandingan | ≤ ± 0,1 ％ |
| Sudut fase | ≤ ± 5 menit |
| Kekuatan dielektrik | 3.0KV / 1mA / 1 menit |
| Resistensi isolasi | DC500V / 100MΩmnt |
Parameter Mekanik
| Kasus | ABS / UL94-V0 |
| Gelendong | PBT |
| Inti | Baja silikon |
| Struktur internal | Epoksi |
| Konstruksi | Dasi |
| Temp operasi | －25 ℃ ～ ＋ 75 ℃ |
| Kelembaban Operasi | ≤85% |
| Koneksi Output | Terminal |
Jenis pemilihan
| P / N | Input dinilai (SEBUAH) | Keluaran (A / V / ma) | Ketepatan | Dimensi (mm) | |||||
| Ø0 | SEBUAH | B | C | D | |||||
| SCTK667B-025 | 0-400A | 1A / 5A 0-10V 0-500mA | 0.1.0.2 0,5,1.0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A / 5A 0-10V 0-500mA | 0.1.0.2 0,5,1.0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A / 5A 0-10V 0-500mA | 0.1.0.2 0,5,1.0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A / 5A 0-10V 0-500mA | 0.1.0.2 0,5,1.0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A / 5A 0-10V 0-500mA | 0.1.0.2 0,5,1.0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A / 5A 0-10V 0-500mA | 0.1.0.2 0,5,1.0 | 102 | 198 | 168 | 33 | 32 | |
Catatan: Spesifikasi produk dapat disesuaikan
