| Saat ini berbagai: | 5 ~ 3000A | keluaran: | 0-5A / 0-10V (AC) |
|---|---|---|---|
| Kelas: | 0.2、0.5、1.0 | Output Mode: | Output Timbal |
| Diameter Kawat Klem: | 25mm-100mm | Disesuaikan: | Ya |
| Cahaya Tinggi: | inti split ct,tipe transformator arus inti perpecahan |
||

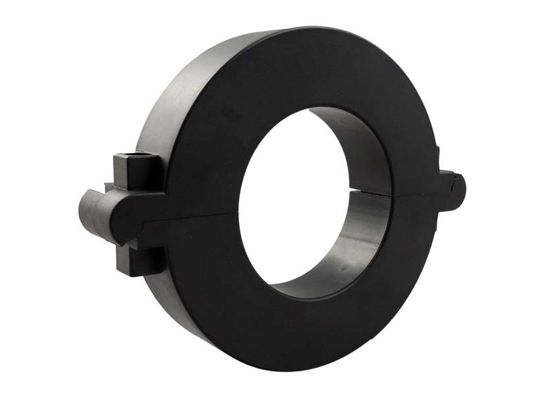

Seri SCTK662 UL Bersertifikat Core Split Current Transformer Akurasi Tinggi CT, input 5-3000A
Seri SCTK662 transformator arus split-core menawarkan 0V-10V dan 0mA-500mA pada sekunder dari arus primer indera. Tanpa menggunakan CT sekunder di dalam meter, pengguna langsung menghubungkan seri SCTK662 ke meter untuk aplikasi pengukuran akurasi tinggi. Ini memungkinkan satu meter diadopsi untuk berbagai peringkat saat ini dengan hanya mengubah CT primer sehingga membuat desain meter kompak dan mengurangi biaya pengembangan. Juga, sirkuit proteksi tegangan berlebih disertakan untuk menawarkan pemasangan yang aman, cepat dan efektif biaya.
FITUR
Parameter kelistrikan
| Frekuensi | 50-400Hz |
| Input dinilai | 5A-3000A |
| Rentang pengukuran | 5% In-130% In |
| Nilai Output | 0-10V (AC) atau 0-5A |
| Perbandingan | ≤ ± 0,2% |
| Sudut fase | ≤ ± 10 menit |
| Kekuatan dielektrik | 2.5KV / 1mA / 1 menit |
| Resistensi isolasi | DC500V / 100MΩmnt |
Parameter Mekanik
| Kasus | PC / UL94-V0 |
| Gelendong | PBT |
| Inti | Baja silikon |
| Struktur internal | Epoksi |
| Konstruksi | Dasi |
| Temp operasi | －25 ℃ ～ ＋ 75 ℃ |
| Kelembaban Operasi | ≤85% |
| Koneksi Output | UL1015 22AWG Wire (kawat twinsted) 2.5m |
Jenis pemilihan
| P / N | Input dinilai (SEBUAH) | Output (mA / V) | Ketepatan | Dimensi (mm) | ||||||
| Φ | SEBUAH | B | C | D | E | |||||
| SCTK662A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2.0.5.1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 | 50-1000A (50.250.400.1000A) | 0-500mA 0-10V | 0.2.0.5.1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 | 100-1500A (100.800.1000.1500A) | 0-500mA 0-10V | 0.2.0.5.1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 | 500-2000A (500.1000.1500.2000A) | 0-500mA 0-10V | 0.2.0.5.1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 | 800-3000A (800.1000.2500.3000A) | 0-600mA 0-10V | 0.2.0.5.1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
Catatan: Spesifikasi produk dapat disesuaikan
