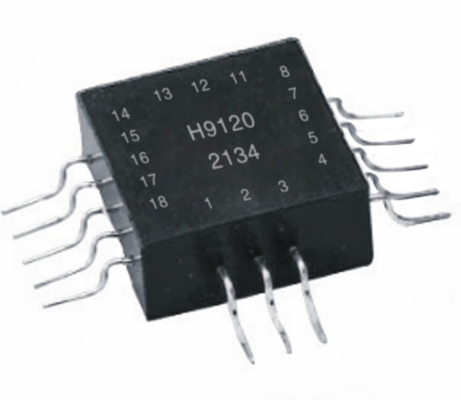

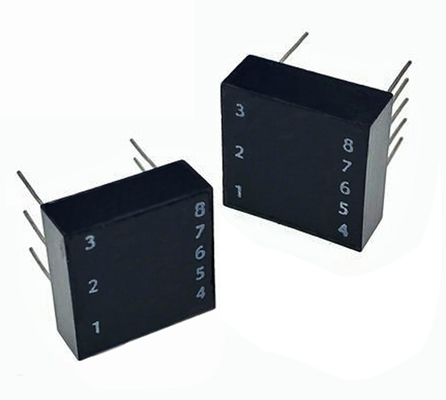

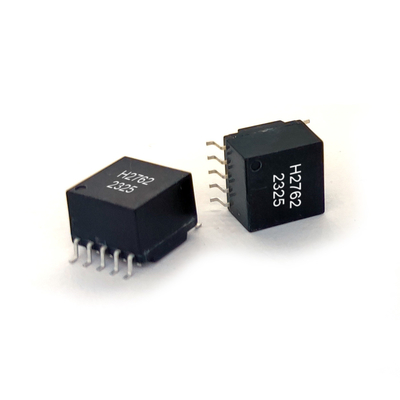

Transformator Bus Data Militer MIL-STD-1553 MIL-PERF-21028 Pengganti PM-DB2762

Transformer bus data SHINHOM 1553B melayani industri pertahanan, kedirgantaraan, otomatisasi, komunikasi, listrik, medis, dan pemerintah, antara lain.Transformer bus data kami dibangun untuk kinerja optimal dalam aplikasi yang paling menuntut iniSetiap transformator bus data dirancang khusus untuk memenuhi persyaratan MIL-STD-1553 dan MIL-PERF-21028.

Fitur

• Transformer ini sepenuhnya memenuhi persyaratan MIL STD 1553B Command/Response Multiplex Data Bus.
• Mereka juga memenuhi spesifikasi MIL-T-21038 Pulse Transformer.
• Standar Terapan: Spesifikasi generik ESCC 3201 untuk produk ruang angkasa
• Epoxy molding sesuai dengan persyaratan outgassing dari ECSS-Q-ST-70-02C
• Tingkat penolakan modus umum (CMR) lebih dari 45dB
• Drop kurang dari 20%
• Impedansi Masuk Tinggi (3,000 Ohm sampai 7,200 Ohm)
• Frekuensi pengujian impedansi dari 75KHz hingga 1MHz
• ±1 V pergeseran maksimum dan dering 2 μs
• Lebar pulsa Sesuai dengan MSL (Level Sensitivitas Kelembaban) 3
• Transformer ini memiliki desain efisiensi tinggi untuk kerugian minimal.
• Semua gulungan berpusat untuk fleksibilitas aplikasi sirkuit yang lebih besar.
• Seri ini dikemas dalam konfigurasi gaya sirkuit cetak, dengan konfigurasi profil rendah.

Aplikasi

• Aksi dan Instrumen
• Kontrol Lalu Lintas Udara
• Komunikasi
• Kontrol Penerbangan Fly-By Wire
• Kontrol Penggerak
• Antarmuka Sensor
• Manajemen toko

Bentuk gelombang output khas untuk sirkuit uji pada Drop, Rise Time, Pulse Width
