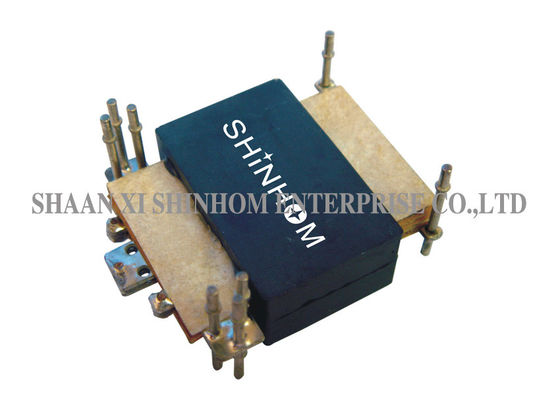

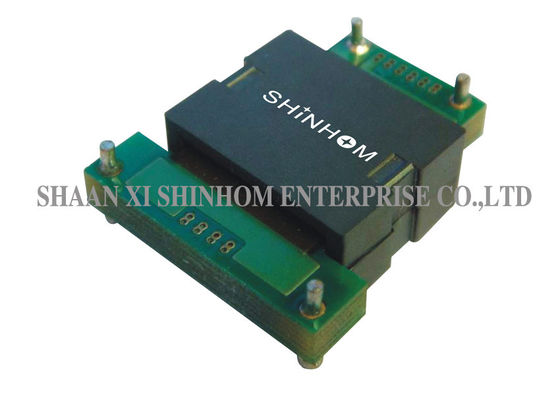

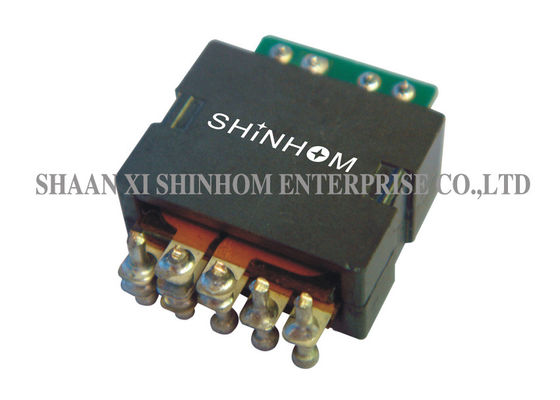

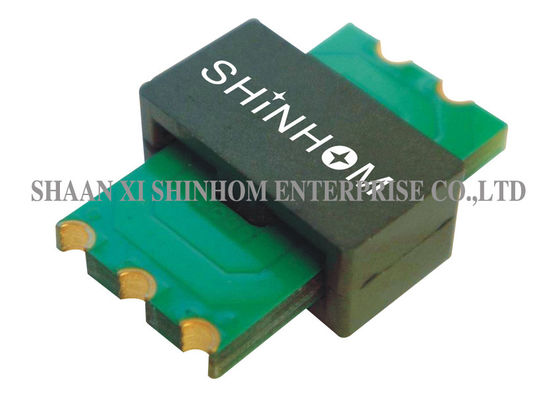

Trafo Planar Ringan, Tipe Trafo Isolasi Tinggi

TP25D Seri Frekuensi Tinggi 150W Planar Transformer, PCB Mounting Planar Transformer, Max. ketebalan 9.12mm

FITUR:

• Peringkat Daya Hingga 150 Watt
• Efisiensi Tinggi Lebih Dari 98%
• Kepadatan Daya Tinggi 600 Watt Per Inci Kubik
• Jejak kaki 23,5 mm × 20,10 mm
• Profil Lebih Rendah dari 9,12 mm
• Isolasi Tinggi (operasional) 1500 Vdc
• Frekuensi Tinggi 200 kHz-700 kHz
• Suhu Operasional -40 ℃ hingga + 125 ℃
• Induktansi Kebocoran yang sangat rendah (kurang dari 0,2% untuk inti yang tidak memiliki celah).
• Harga yang efektif dan kompetitif.
• Minimum Electromagnetic Interference (EMI).
• Tinggi Creepage dan Jarak bebas antara primer dan
• Berlaku untuk semua topologi SMPS.
• Berbagai opsi pemasangan dan terminal (Horisontal, Vertikal, Lubang Melalui, SMT, Pin, Kabel terbang, dan lainnya).
• Jepit penghilang panas yang dirancang khusus.
• Trafo planar profil rendah
• Transformator planar daya tinggi
• Transformator planar frekuensi tinggi
• Transformator planar PCB
• Planar switching transformator daya
• Dari rak, transformator planar SMT

APLIKASI:

• Konverter DC / DC kinerja tinggi.
• Efisiensi tinggi hingga lebih dari 98 persen, kepadatan daya tinggi 600 watt per konverter DC / DC inci kubik.
• Untuk konverter DC / DC maju, jembatan penuh, setengah jembatan dan push-pull.
• Tegangan input antara 18V dan 75V, dan tegangan output dari 52V ke 1,0V DC / DC converter.
• Telekomunikasi, sistem kontrol industri,
• Sistem kendaraan otomotif dan alat berat

INFORMASI TEKNIS:

• Induktansi diukur dengan kedua belitan primer terhubung pada Pin seri (2-5) dengan Pin (3-4).
• Induktansi kebocoran diukur dalam belitan Pin (2-4) dengan semua belitan lainnya korsleting.
• Semua spesifikasi tipikal pada TA = 25 ℃.
