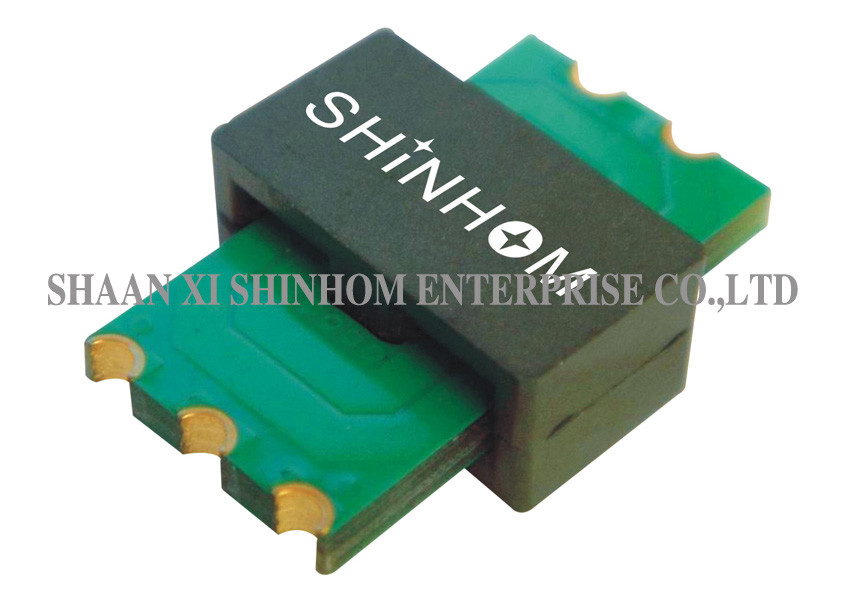

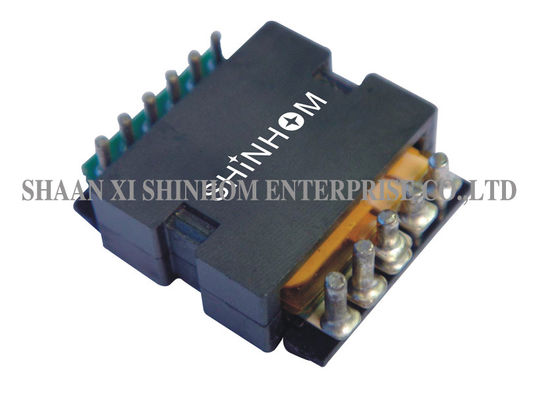

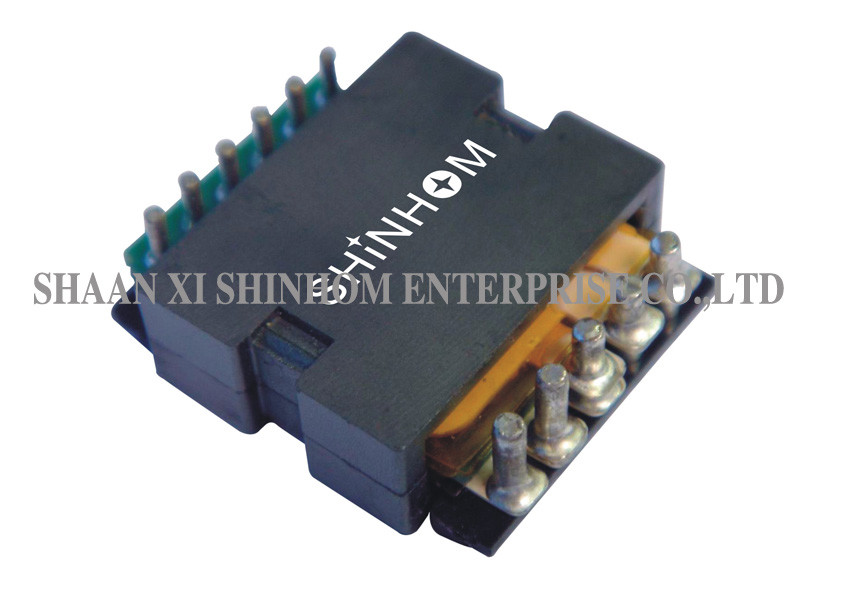

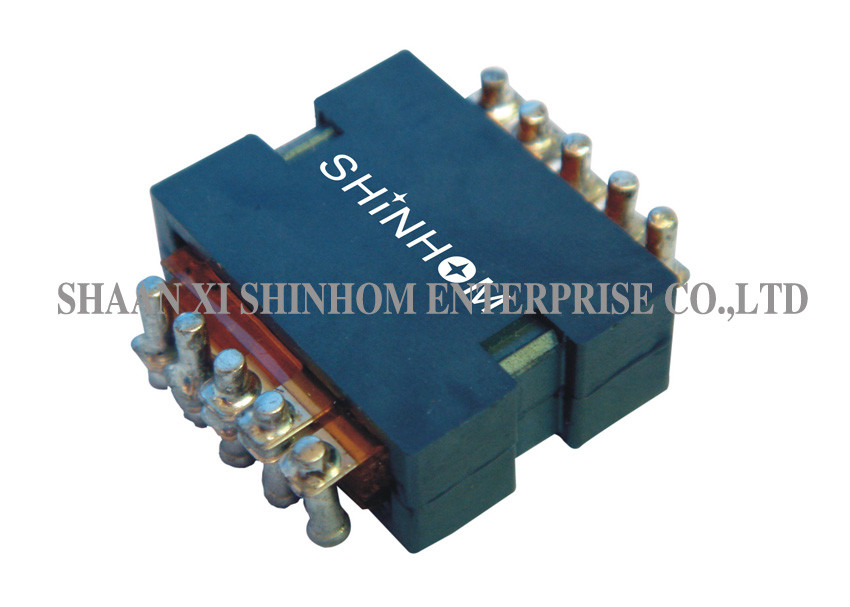

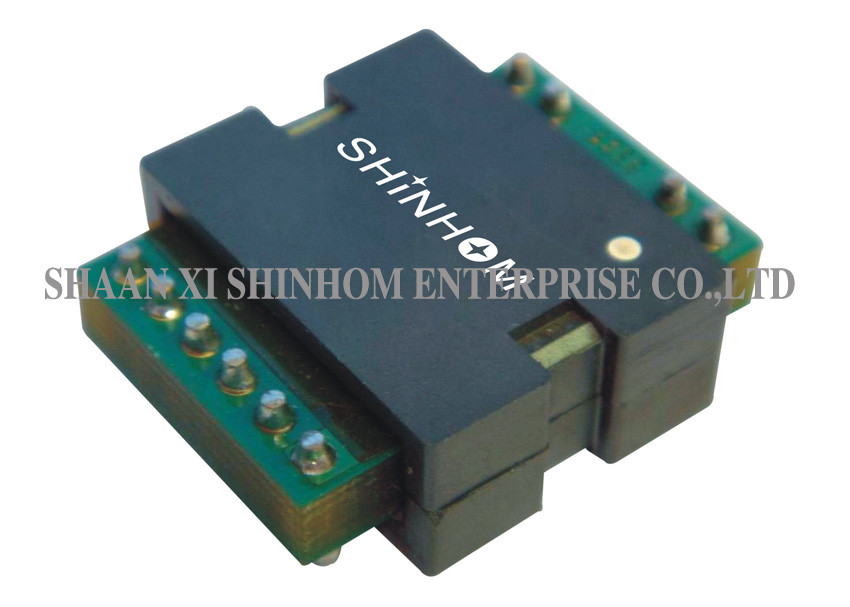

Keandalan Tinggi Low Profile Transformer 100W Untuk Sistem Kendaraan Alat Berat

Seri TP20A Transformer Planar 100W frekuensi tinggi, Transformator Daya Frekuensi Tinggi, Maks. ketebalan 7.4mm

          Ini adalah matriks dari konfigurasi belitan. Mereka sangat cocok untuk memberikan catu daya 75-100W pada aplikasi konverter DC-CD.

FITUR:

• Peringkat Daya Hingga 100 Watt
• Efisiensi tinggi
• Jejak kaki 20.12 mm × 18.50 mm
• Profil Bawah 7,4 mm
• Isolasi Tinggi (operasional) 1500 Vdc
• Frekuensi Tinggi 200 kHz-700 kHz
• Suhu Operasional -40 ℃ hingga + 125 ℃
• Induktansi Kebocoran yang sangat rendah (kurang dari 0,2% untuk inti yang tidak memiliki celah).
• Harga yang efektif dan kompetitif.
• Minimum Electromagnetic Interference (EMI).
• Tinggi Creepage dan Jarak bebas antara primer dan
• Berlaku untuk semua topologi SMPS.
• Berbagai opsi pemasangan dan terminal (Horisontal, Vertikal, Lubang Melalui, SMT, Pin, Kabel terbang, dan lainnya).
• Jepit penghilang panas yang dirancang khusus.
• Trafo planar profil rendah
• Transformator planar daya tinggi
• Transformator planar frekuensi tinggi
• Transformator planar PCB
• Planar switching transformator daya
• Dari rak, transformator planar SMT

APLIKASI:

• Efisiensi tinggi, kepadatan daya tinggi 400 watt per konverter DC / DC inci kubik.
• Untuk konverter DC / DC maju, jembatan penuh, setengah jembatan dan push-pull.
• Tegangan input antara 18V dan 75V, dan tegangan output dari 18V ke konverter 1.2V DC / DC.
• Telekomunikasi, sistem kontrol industri,
• Sistem kendaraan otomotif dan alat berat.

INFORMASI TEKNIS:

• Induktansi diukur antara Pin (2-5) pada 100 kHz, 100 mVrms
• Induktansi kebocoran diukur pada primer belitan (2-5) dengan belitan sekunder korsleting.
• Semua spesifikasi tipikal pada TA = 25 ℃ ± 5 ℃.
