Tegangan suplai: | 5V (± 5%) | Nilai Masukan: | 0A ~ 50A |
---|---|---|---|
Nilai Output: | ± 0,8V ± 0,5% | Tegangan offset: | 2.5V ± 0,5 |
Tegangan keluaran Drift: | ≤ ± 0,05mV / ℃ | Disesuaikan: | Ya |
Cahaya Tinggi: | sensor efek berbasis hall hall,sensor hall efek linear saat ini |

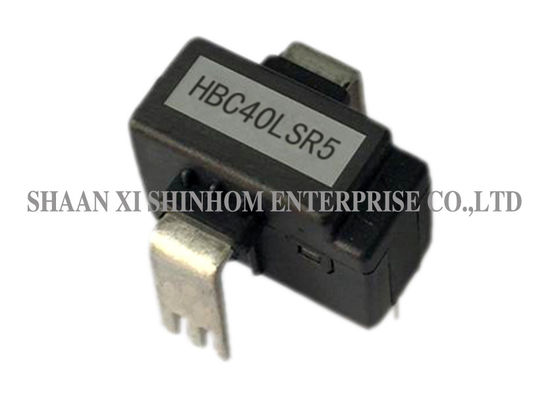

Seri HBC-LSR5 Mode Multi-Range Loop Tertutup Efek Hall Sensor Arus dengan input 0 hingga 50A, tegangan suplai 5V
Sensor arus multi-range seri H BC-LSR5 adalah perangkat loop tertutup berdasarkan prinsip pengukuran efek hall dan metode null balance, dengan isolasi galvanik antara sirkuit primer dan sekunder. Ini memberikan pengukuran elektronik akurat arus DC, AC atau berdenyut.
Petunjuk penggunaan
Fitur:
Aplikasi:
DATA LISTRIK:
HBC06 LSR5 | HBC10 LSR5 | HBC15 LSR5 | HBC20 LSR5 | HBC25 LSR5 | HBC30 LSR5 | HBC40 LSR5 | HBC50 LSR5 | ||
Nilai input saat ini (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | SEBUAH |
Uji kisaran saat ini | ± 15 | ± 25 | ± 37,5 | ± 50 | ± 62,5 | ± 75 | ± 100 | ± 105 | SEBUAH |
Rasio putaran (Np / Ns) | 1: 1200 | 1: 1000 | 1: 1125 | 1: 1000 | 1: 1250 | 1: 1125 | 1: 1000 | 1: 1000 | T |
Tegangan output dinilai | ± 0,8 ± 0,5% | V | |||||||
Tegangan suplai | + 5 ± 5% | V | |||||||
Tegangan offset | 2,5 ± 0,5% | V | |||||||
Tegangan referensi (VR) | 2,5 ± 0,8% | V | |||||||
Tegangan referensi eksternal | 2.0-2.8 | V | |||||||
Drift tegangan offset | ≤ ± 0,1 | mV / ℃ | |||||||
Tegangan keluaran Drift | ≤ ± 0,05 | mV / ℃ | |||||||
Linearitas (Ip = 0- ± Ipn) | ≤ ± 0,2 | % FS | |||||||
Kelas | ≤ ± 1.0 | % | |||||||
di / dt | > 50 | A / μS | |||||||
Waktu merespon | ≤1 | μS | |||||||
Bandwidth (-1db) | DC ~ 100 | KHZ | |||||||
Tegangan isolasi | 2,5 @ (50 HZ, 1 mnt) | KV | |||||||
Suhu Operasional | -40 ~ + 85 | ℃ | |||||||
Suhu penyimpanan | -40 ~ + 105 | ℃ |
Catatan: Spesifikasi produk dapat disesuaikan
